Tủ rack là gì? Cấu tạo, phân loại và cách chọn tủ rack chuẩn

Tủ rack là gì? Định nghĩa, công dụng, cấu tạo và cách chọn tủ rack chuẩn

Tủ rack là một trong những thiết bị quan trọng nhất trong hạ tầng mạng – CNTT – viễn thông. Tuy nhiên, nhiều người vẫn chưa hiểu rõ tủ rack là gì, cấu tạo ra sao, phân loại như thế nào và đâu là tiêu chí để lựa chọn tủ rack phù hợp. Bài viết này sẽ cung cấp thông tin đầy đủ, dễ hiểu, có thể trích dẫn và phù hợp cho mọi đối tượng từ kỹ thuật viên mạng đến doanh nghiệp triển khai hệ thống server.

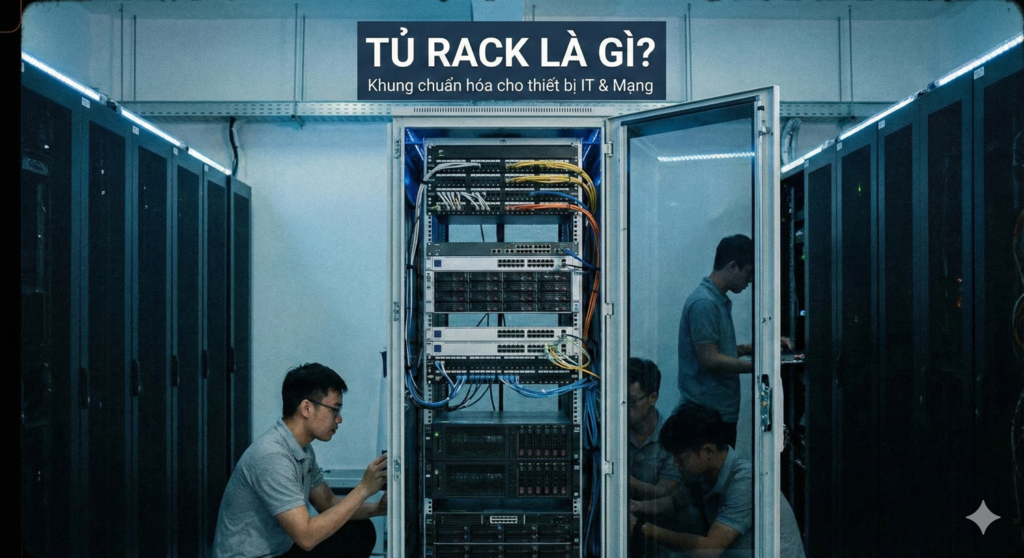

Tủ rack là gì?

Tủ rack (hay tủ mạng, tủ server) là một dạng tủ chuyên dụng dùng để lắp đặt, bảo vệ và quản lý các thiết bị mạng như switch, router, patch panel, server, UPS… theo chuẩn kích thước 19 inch.

Tủ rack là tủ tiêu chuẩn 19 inch dùng để chứa và bảo vệ thiết bị mạng – server, giúp hệ thống hoạt động ổn định, gọn gàng và dễ quản lý.

Chức năng chính gồm:

• Sắp xếp thiết bị mạng khoa học

• Giảm rối dây, tối ưu luồng khí làm mát

• Bảo vệ server khỏi va đập, bụi bẩn, côn trùng

• Hỗ trợ quản lý thiết bị theo từng U (Unit)

• Tăng độ bền và tuổi thọ hệ thống

Tủ rack là gì?

Vì sao tủ rack lại quan trọng trong hệ thống mạng – server?

Tủ rack đóng vai trò trung tâm trong phòng server, Data Center hay hệ thống mạng doanh nghiệp.

Lợi ích nổi bật:

1. Bảo vệ thiết bị tối ưu

• Ngăn bụi bẩn, ẩm, va chạm

• Giảm nguy cơ cháy nổ (tùy loại tủ sử dụng vật liệu chống cháy)

• Hạn chế tác nhân bên ngoài (chuột, côn trùng)

2. Tối ưu không gian

• Tiêu chuẩn 19 inch giúp đồng bộ thiết bị

• Dễ mở rộng hệ thống theo từng U

3. Tăng hiệu suất làm mát

• Tủ thiết kế có cửa lưới, quạt tản nhiệt

• Giảm nóng, đảm bảo tuổi thọ thiết bị

4. Quản lý cáp gọn gàng

• Hạn chế rối dây, đứt cáp

• Dễ bảo trì, thay thế

Cấu tạo tủ rack gồm những bộ phận nào?

Mỗi tủ rack có thể khác nhau tùy hãng, nhưng nhìn chung bao gồm các phần sau:

Bảng cấu tạo tủ rack chuẩn:

Phân loại tủ rack phổ biến hiện nay

Dưới đây là các loại tủ rack được sử dụng nhiều nhất:

1. Tủ rack treo tường (Wall-mount Rack)

• Kích thước nhỏ: 6U – 15U

• Dùng cho văn phòng nhỏ, home lab

• Lắp thiết bị nhẹ: modem, router, switch

2. Tủ rack đứng (Floor-standing Rack)

• Kích thước: 20U – 47U

• Chứa server, UPS, switch core

• Dùng trong Data Center hoặc phòng server chuyên nghiệp

3. Tủ server chuyên dụng

• Thiết kế tối ưu airflow

• Cửa lưới thoáng hơn tủ mạng thông thường

• Đáp ứng tải trọng lớn cho server dạng rack 1U – 4U

4. Tủ mạng (Network Rack)

• Phù hợp thiết bị mạng, không yêu cầu tải nặng

• Có thể có nhiều vị trí quản lý cáp

Bảng so sánh các loại tủ rack

Thông số kỹ thuật quan trọng khi chọn tủ rack

1. Chiều cao U (Unit)

• 1U = 44.45 mm

• Chọn theo số lượng thiết bị hiện tại + 20–30% để mở rộng

2. Độ sâu tủ

• Phổ biến: 450mm, 600mm, 800mm, 1000mm

• Server cần độ sâu ≥ 800mm

3. Kiểu cửa

• Cửa lưới: tối ưu thoáng khí

• Cửa kính: thẩm mỹ nhưng kém thoáng hơn

4. Tải trọng tủ

• Tủ server phải chịu tải lớn: 500–1500kg

5. Hệ thống làm mát

• Quạt 2–4 chiếc hoặc giải pháp airflow chuyên dụng

6. Vị trí lắp đặt

• Phòng điều hòa: chọn cửa lưới

• Khu vực nhiều bụi: cửa kính + lọc bụi

Hướng dẫn chọn tủ rack phù hợp theo nhu cầu

1. Hệ thống mạng văn phòng nhỏ

• Tủ treo tường 10U – 15U

• Độ sâu 450–600mm

• Chứa: switch, router, patch panel

2. Hệ thống mạng doanh nghiệp

• Tủ đứng 27U – 42U

• Cửa lưới

• Quản lý cáp chuyên dụng

3. Phòng server chuyên nghiệp

• Tủ server 42U – 47U

• Độ sâu 800–1000mm

• Quạt tản nhiệt công suất cao

• Tải trọng lớn

Ứng dụng của tủ rack trong thực tế

1. Trung tâm dữ liệu (Data Center)

• Chứa server, UPS, hệ thống lưu trữ

2. Doanh nghiệp

• Thiết lập hệ thống mạng nội bộ

3. Viễn thông

• Lắp đặt thiết bị truyền dẫn quang

4. Công nghiệp

• Điều khiển PLC, hệ thống sản xuất

Các kích thước tủ rack phổ biến

Lưu ý khi lắp đặt và bảo trì tủ rack

• Lắp tủ cách tường ≥ 60cm

• Dự phòng 20% không gian tủ

• Dùng dây quản lý cáp để tránh nóng

• Kiểm tra quạt tản nhiệt định kỳ

• Không nhồi thiết bị vượt tải trọng

Kết luận: Tủ rack là gì và nên chọn loại nào?

Tóm lại, tủ rack là thiết bị quan trọng giúp quản lý, bảo vệ và tối ưu hoạt động của hệ thống mạng – server. Việc lựa chọn tủ rack phù hợp dựa trên chiều cao U, độ sâu, tải trọng và mục đích sử dụng sẽ giúp hệ thống hoạt động hiệu quả, an toàn và bền bỉ hơn.
