Ý nghĩa thông số trên main server và cách đọc chính xác

Main server, hay mainboard server, là thành phần trung tâm kết nối CPU, RAM, thiết bị lưu trữ, card mạng, card RAID, GPU và nhiều linh kiện khác trong máy chủ. Mỗi bo mạch chủ server thường có một bảng thông số kỹ thuật rất dài với những thuật ngữ như socket, chipset, ECC RDIMM, 1DPC, PCIe 5.0 x16, M.2, NVMe, SATA, BMC hay IPMI.

Nếu không hiểu đúng các thông số này, người dùng có thể chọn nhầm CPU, RAM, chassis, nguồn hoặc card mở rộng, khiến hệ thống không tương thích, không đạt hiệu năng mong muốn hoặc không thể khai thác hết tài nguyên đã đầu tư.

Bài viết dưới đây sẽ giải thích ý nghĩa các thông số trên main server, cách đọc datasheet và những điểm cần kiểm tra trước khi xây dựng một hệ thống máy chủ.

Main server là gì?

Main server là cách gọi phổ biến tại Việt Nam dành cho server motherboard hoặc bo mạch chủ máy chủ. Đây là bảng mạch chính dùng để kết nối và điều phối hoạt động của các thành phần trong máy chủ.

Một main server có thể kết nối:

• Một hoặc nhiều CPU.
• RAM ECC.
• Card RAID hoặc HBA.
• Ổ cứng SATA, SAS và NVMe.
• Card mạng.
• GPU hoặc bộ tăng tốc AI.
• Bộ điều khiển quản trị BMC.
• Nguồn điện và quạt làm mát.
• Các thiết bị mở rộng PCIe.

So với mainboard máy tính thông thường, main server được thiết kế để ưu tiên độ ổn định, khả năng hoạt động liên tục, dung lượng bộ nhớ lớn, quản trị từ xa và khả năng mở rộng.

Theo Gigabyte, mainboard server cấp doanh nghiệp thường hướng đến độ tin cậy, bảo mật, khả năng quản lý và mở rộng; các tính năng phổ biến gồm RAM ECC, quản trị ngoài băng và hỗ trợ CPU nhiều nhân. Gigabyte – Server Motherboard

Vì sao cần hiểu đúng thông số main server?

Tên socket giống nhau chưa chắc mọi CPU đều hoạt động trên cùng một mainboard. Tương tự, bo mạch có khe PCIe x16 không có nghĩa khe đó luôn cung cấp đủ 16 lane hoặc hỗ trợ mọi loại GPU.

Hiểu đúng thông số main server giúp người dùng:

• Lựa chọn đúng CPU và thế hệ CPU.
• Chọn đúng loại RAM ECC.
• Lắp RAM đúng kênh để đạt băng thông tối ưu.
• Xác định số lượng ổ cứng được hỗ trợ.
• Phân biệt SATA, SAS và NVMe.
• Kiểm tra khả năng lắp GPU hoặc card mạng.
• Chọn đúng chassis và bộ nguồn.
• Xác định khả năng quản trị máy chủ từ xa.
• Dự kiến khả năng nâng cấp trong tương lai.
• Tránh mua linh kiện không tương thích.

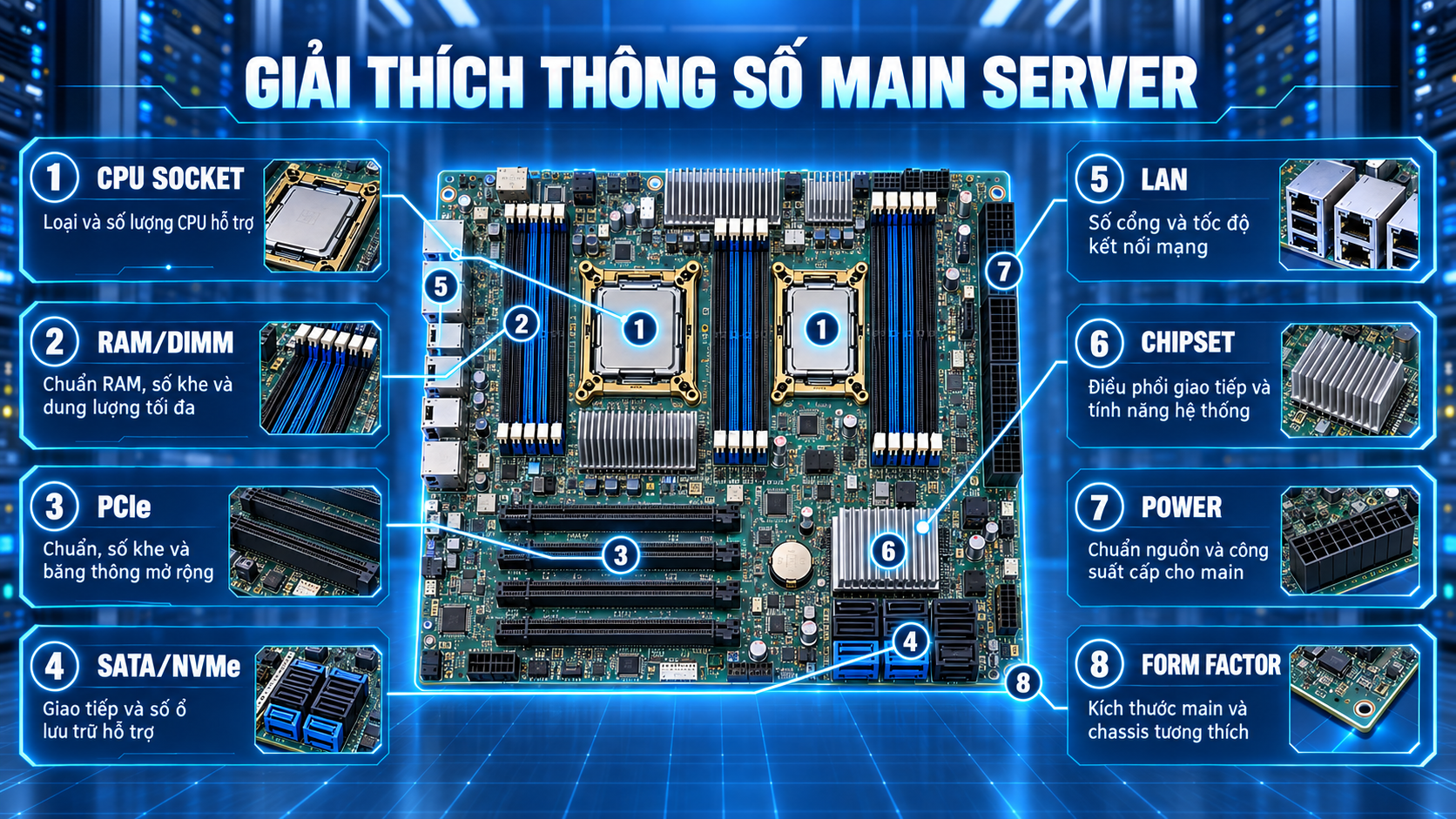

ý nghĩa thông số trên main server

Ý nghĩa mã model của main server

Mỗi hãng có quy tắc đặt tên riêng. Mã model có thể thể hiện thế hệ sản phẩm, nền tảng CPU, số socket, kích thước bo mạch hoặc tính năng mạng.

Ví dụ:

• Supermicro X13DEI.
• ASRock Rack GENOAD8X-2T/BCM.
• Gigabyte MC13-LE1.
• ASUS Pro WS W790E-SAGE SE.
• Intel Server Board M50CYP2SBSTD.

Không nên tự suy đoán toàn bộ cấu hình từ tên model. Cách chính xác nhất là kiểm tra:

1. Trang sản phẩm chính thức.
2. Datasheet.
3. Danh sách CPU được hỗ trợ.
4. Danh sách RAM tương thích.
5. Sơ đồ block diagram.
6. Hướng dẫn sử dụng của mainboard.
7. Ghi chú theo từng phiên bản BIOS và revision.

Một model có thể có nhiều revision hoặc biến thể với chip mạng, cổng lưu trữ và khả năng mở rộng khác nhau.

Thông số CPU trên main server có ý nghĩa gì?

Số lượng socket CPU

Thông số này cho biết mainboard có thể lắp tối đa bao nhiêu CPU vật lý.

Các cấu hình phổ biến gồm:

• Single Socket hoặc 1 Socket: Lắp một CPU.
• Dual Socket hoặc 2 Socket: Lắp hai CPU.
• Quad Socket hoặc 4 Socket: Lắp tối đa bốn CPU trên một số nền tảng chuyên dụng.

Main dual socket không bắt buộc phải luôn lắp đủ hai CPU. Tuy nhiên, trên nhiều hệ thống, nếu chỉ lắp một CPU thì một phần khe RAM, PCIe hoặc cổng thiết bị kết nối với CPU thứ hai sẽ không hoạt động.

Vì vậy, cần xem sơ đồ kết nối của mainboard trước khi sử dụng cấu hình một CPU trên bo mạch hai socket.

Loại socket

Socket là giao diện vật lý kết nối CPU với mainboard. Một số socket máy chủ thường gặp gồm:

• Intel LGA 4189.
• Intel LGA 4677.
• Intel LGA 4710.
• Intel LGA 7529.
• AMD SP3.
• AMD SP5.
• AMD SP6.
• AMD AM5 trên một số main server phổ thông.

CPU phải đúng socket vật lý, nhưng đúng socket chưa đủ để đảm bảo tương thích. Mainboard còn phải hỗ trợ đúng dòng CPU, thế hệ CPU, BIOS, chipset và giới hạn công suất.

Ví dụ, Supermicro X13DEI sử dụng hai socket LGA 4677 và hỗ trợ các bộ xử lý Intel Xeon Scalable thế hệ thứ 4 và thứ 5. Supermicro X13DEI

Dòng và thế hệ CPU hỗ trợ

Datasheet thường ghi rõ dòng CPU, chẳng hạn:

• Intel Xeon E.
• Intel Xeon 6.
• Intel Xeon Scalable.
• AMD EPYC 4004/4005.
• AMD EPYC 7002/7003.
• AMD EPYC 9004/9005.
• AMD EPYC 8004/8005.
• Ampere Altra hoặc các bộ xử lý Arm server.

Không nên chỉ kiểm tra tên thương hiệu Xeon hoặc EPYC. Cần xác định chính xác:

• Dòng CPU.
• Thế hệ.
• Mã sản phẩm.
• Socket.
• Phiên bản BIOS tối thiểu.
• Khả năng hỗ trợ của chassis và hệ thống tản nhiệt.

UP và DP là gì?

Trong thông số main server, người dùng có thể gặp:

• UP – Uniprocessor: Hỗ trợ cấu hình một CPU.
• DP – Dual Processor: Hỗ trợ cấu hình hai CPU.
• MP – Multiprocessor: Hỗ trợ nhiều CPU.

Ngoài khả năng của mainboard, bản thân CPU cũng phải hỗ trợ cấu hình tương ứng. Một số CPU chỉ hoạt động trong hệ thống một socket, dù có thể sử dụng cùng loại socket với những CPU hỗ trợ hai socket.

TDP của CPU

TDP thể hiện mức công suất nhiệt thiết kế mà hệ thống tản nhiệt cần xử lý trong điều kiện do nhà sản xuất xác định.

Ví dụ:

CPU TDP supports up to 350W

Thông số này có nghĩa mainboard và thiết kế hệ thống được công bố hỗ trợ CPU có TDP tối đa 350 W. Nó không có nghĩa CPU luôn tiêu thụ chính xác 350 W trong mọi tình huống.

Khi lựa chọn CPU, cần kiểm tra đồng thời:

• Giới hạn TDP của mainboard.
• Công suất bộ nguồn.
• Heatsink tương thích.
• Luồng gió trong chassis.
• Nhiệt độ môi trường.
• Firmware và cấu hình công suất.
• Khả năng làm mát của toàn bộ hệ thống.

Không nên lắp main server vào vỏ máy thông thường nếu chassis không tạo được luồng gió phù hợp với CPU máy chủ công suất cao.

Chipset trên main server là gì?

Chipset là thành phần hỗ trợ CPU quản lý một số kết nối và thiết bị ngoại vi trên mainboard.

Tùy nền tảng, chipset có thể liên quan đến:

• Cổng SATA.
• USB.
• Một số lane PCIe.
• Thiết bị quản trị.
• Firmware.
• Các tính năng I/O khác.

Ví dụ, thông số Intel C741 Chipset cho biết mainboard sử dụng chipset Intel C741 dành cho một số nền tảng Intel Xeon Scalable.

Không nên đánh giá toàn bộ hiệu năng của main server chỉ dựa trên chipset. Trên các nền tảng hiện đại, nhiều lane PCIe và kênh bộ nhớ kết nối trực tiếp với CPU.

Ý nghĩa thông số RAM trên main server

Số lượng khe DIMM

DIMM slot là khe dùng để lắp RAM. Datasheet có thể ghi:

16 DIMM slots

Điều này có nghĩa mainboard có 16 khe RAM vật lý. Tuy nhiên, số khe hoạt động còn phụ thuộc vào số CPU đang được lắp.

Trên main hai socket, một nhóm khe RAM thường được kết nối với CPU 1 và nhóm còn lại kết nối với CPU 2. Nếu không lắp CPU 2, các khe RAM thuộc CPU 2 thường không hoạt động.

Số kênh bộ nhớ

Memory channel là đường truyền dữ liệu độc lập giữa CPU và RAM. Nhiều kênh bộ nhớ có thể cung cấp tổng băng thông cao hơn khi RAM được lắp đúng cấu hình.

Ví dụ:

• 4-channel memory.
• 8-channel memory.
• 12-channel memory.

Số khe RAM không đồng nghĩa với số kênh. Một CPU có 8 kênh bộ nhớ có thể kết nối với 8 hoặc 16 khe DIMM, tùy thiết kế một hay hai DIMM trên mỗi kênh.

1DPC và 2DPC là gì?

DPC là viết tắt của DIMMs Per Channel, nghĩa là số thanh RAM được lắp trên mỗi kênh bộ nhớ.

• 1DPC: Một thanh RAM trên mỗi kênh.
• 2DPC: Hai thanh RAM trên mỗi kênh.

Lắp 2DPC giúp tăng tổng dung lượng nhưng có thể khiến tốc độ RAM tối đa thấp hơn so với 1DPC, tùy CPU, loại RAM và thiết kế mainboard.

Ví dụ, một bo mạch có thể hỗ trợ:

• DDR5-5600 khi lắp 1DPC.
• DDR5-4400 khi lắp 2DPC.

Thông số này không cố định cho mọi nền tảng. Cần kiểm tra bảng cấu hình bộ nhớ chính thức của CPU và mainboard.

ECC là gì?

ECC là viết tắt của Error-Correcting Code. RAM ECC có khả năng phát hiện và sửa một số lỗi bit trong bộ nhớ.

RAM ECC thường được sử dụng trong máy chủ vì lỗi bộ nhớ có thể gây:

• Treo hệ thống.
• Hỏng dữ liệu.
• Sai kết quả tính toán.
• Dừng dịch vụ.
• Mất ổn định khi vận hành liên tục.

Dòng chữ “supports ECC” không có nghĩa mainboard hỗ trợ mọi loại RAM ECC. Người dùng vẫn phải kiểm tra RAM thuộc loại UDIMM, RDIMM, LRDIMM hay MRDIMM.

UDIMM, RDIMM và LRDIMM khác nhau thế nào?

Các loại này không nên trộn lẫn nếu tài liệu của nhà sản xuất không cho phép. Mainboard hỗ trợ ECC UDIMM chưa chắc hỗ trợ ECC RDIMM và ngược lại.

Dung lượng RAM tối đa

Datasheet có thể ghi:

Up to 4TB 3DS ECC RDIMM

Điều này nghĩa là mainboard có thể hỗ trợ tổng dung lượng tối đa 4 TB khi sử dụng đúng loại 3DS ECC RDIMM, CPU tương thích, cấu hình DIMM và firmware phù hợp.

Dung lượng tối đa thực tế còn phụ thuộc vào:

• Số lượng CPU.
• Bộ điều khiển bộ nhớ của CPU.
• Số khe DIMM.
• Dung lượng từng thanh RAM.
• Loại RAM.
• Số rank.
• Cấu hình 1DPC hoặc 2DPC.
• Phiên bản BIOS.

Tốc độ DDR5-5600MT/s nghĩa là gì?

MT/s là viết tắt của Mega Transfers per second, thể hiện số triệu lần truyền dữ liệu mỗi giây.

Ví dụ:

DDR5-5600MT/s

Thông số này biểu thị RAM có tốc độ truyền dữ liệu danh nghĩa 5.600 MT/s. Đây không phải cách ghi chính xác của xung nhịp vật lý 5.600 MHz.

RAM thực tế sẽ hoạt động theo mức thấp nhất trong các giới hạn của:

• CPU.
• Mainboard.
• Loại DIMM.
• Số DIMM trên mỗi kênh.
• Cấu hình rank.
• BIOS.

Lắp RAM DDR5-5600 không đảm bảo hệ thống luôn chạy ở 5.600 MT/s.

Ý nghĩa thông số PCIe trên main server

PCIe Gen là gì?

PCIe là chuẩn kết nối tốc độ cao dùng cho:

• GPU.
• Card mạng.
• Card RAID.
• HBA.
• SSD NVMe.
• FPGA.
• DPU.
• Bộ tăng tốc AI.

Các thế hệ thường gặp gồm:

• PCIe 3.0.
• PCIe 4.0.
• PCIe 5.0.
• PCIe 6.0 trên các nền tảng mới.

Thông thường, mỗi thế hệ mới tăng băng thông so với thế hệ trước. Tuy nhiên, hiệu năng thực tế phụ thuộc vào thiết bị, số lane, giao thức và cách kết nối trên mainboard.

PCIe x1, x4, x8 và x16 nghĩa là gì?

Các ký hiệu x1, x4, x8 và x16 thể hiện số lane dữ liệu PCIe của kết nối.

Một khe có kích thước vật lý x16 vẫn có thể chỉ được đi dây x8 hoặc x4. Do đó, cần đọc cả kích thước vật lý lẫn cấu hình lane điện.

Khe x16 chạy ở x8 nghĩa là gì?

Nếu datasheet ghi:

PCIe 5.0 x16 slot, running at x8

Điều này nghĩa khe có kích thước đủ để lắp card x16 nhưng chỉ cung cấp tám lane. Card vẫn có thể hoạt động nếu tương thích, nhưng băng thông tối đa sẽ theo kết nối x8.

Lane PCIe lấy từ đâu?

Lane PCIe có thể đến từ:

• CPU thứ nhất.
• CPU thứ hai.
• Chipset.
• Switch PCIe.
• Cấu hình bifurcation.

Nếu khe PCIe kết nối với CPU 2 thì khe đó có thể không hoạt động khi hệ thống chỉ lắp CPU 1.

PCIe Bifurcation là gì?

Bifurcation là khả năng chia một kết nối PCIe lớn thành nhiều liên kết nhỏ hơn.

Ví dụ:

• x16 thành x8/x8.
• x16 thành x4/x4/x4/x4.
• x8 thành x4/x4.

Tính năng này thường được sử dụng khi lắp card chứa nhiều SSD NVMe. Mainboard, BIOS, riser và card mở rộng đều phải hỗ trợ cấu hình tương ứng.

CXL là gì?

CXL là giao thức kết nối tốc độ cao hoạt động trên lớp vật lý PCIe, được phát triển cho CPU, bộ nhớ và thiết bị tăng tốc.

Nếu mainboard ghi “supports CXL”, người dùng cần kiểm tra thêm:

• Phiên bản CXL.
• Khe hoặc cổng nào hỗ trợ.
• CPU nào hỗ trợ.
• Loại thiết bị CXL tương thích.
• Yêu cầu BIOS và hệ điều hành.

Có khe PCIe đúng thế hệ không đồng nghĩa mọi tính năng CXL đều được hỗ trợ.

Ý nghĩa thông số lưu trữ trên main server

SATA 6Gb/s

SATA là giao tiếp phổ biến cho HDD và SSD SATA. Thông số SATA 6Gb/s thể hiện tốc độ đường truyền lý thuyết của giao tiếp, không phải tốc độ thực tế mà mọi ổ đĩa đều đạt được.

Mainboard có tám cổng SATA có thể kết nối tối đa tám thiết bị SATA trực tiếp, nhưng cần kiểm tra:

• Cổng có dùng chung lane với thiết bị khác không.
• Có hỗ trợ RAID không.
• RAID được xử lý bởi chipset hay card riêng.
• Cáp và backplane có tương thích không.

SAS là gì?

SAS là giao tiếp lưu trữ thường được sử dụng trong máy chủ doanh nghiệp. SAS hỗ trợ các loại ổ đĩa và kiến trúc lưu trữ chuyên dụng.

Mainboard có cổng vật lý giống SlimSAS hoặc Mini-SAS HD không đồng nghĩa đã có bộ điều khiển SAS. Trong nhiều trường hợp, hệ thống cần card HBA hoặc RAID controller để sử dụng ổ SAS.

NVMe là gì?

NVMe là giao thức lưu trữ được thiết kế cho SSD hoạt động qua PCIe. SSD NVMe thường có độ trễ thấp và khả năng xử lý I/O cao hơn ổ SATA.

Main server có thể kết nối NVMe thông qua:

• Khe M.2.
• Cổng U.2.
• Cổng U.3.
• MCIO.
• SlimSAS.
• OCuLink.
• Khe PCIe.
• Backplane NVMe.

Để ổ NVMe hoạt động, cần kiểm tra toàn bộ đường kết nối từ CPU hoặc PCIe switch đến cổng, cáp và backplane.

M.2 2280 và M.2 22110 nghĩa là gì?

Các con số thể hiện kích thước vật lý của module M.2:

• M.2 2280: Rộng 22 mm, dài 80 mm.
• M.2 22110: Rộng 22 mm, dài 110 mm.

M.2 chỉ là kiểu dáng vật lý. Ổ M.2 có thể sử dụng SATA hoặc PCIe/NVMe, do đó cần kiểm tra giao diện mà khe hỗ trợ.

Ví dụ:

M.2 PCIe 5.0 x4, 2280/22110, M-Key

Thông số này cho biết khe hỗ trợ module M-Key dài 80 hoặc 110 mm, kết nối PCIe 5.0 với bốn lane.

MCIO, OCuLink và SlimSAS là gì?

Đây là các loại đầu nối tốc độ cao thường được sử dụng để truyền tín hiệu PCIe hoặc SATA từ mainboard đến backplane và ổ đĩa.

Không thể chỉ nhìn hình dạng đầu nối để kết luận chức năng. Cùng một loại đầu nối vật lý có thể được nhà sản xuất cấu hình cho các tín hiệu khác nhau.

Người dùng phải kiểm tra:

• Loại tín hiệu.
• Số lane.
• Thế hệ PCIe.
• Loại cáp.
• Pinout.
• Backplane tương thích.
• Chế độ được cấu hình trong BIOS.

RAID 0, 1, 5 và 10 nghĩa là gì?

RAID không thay thế cho backup. RAID giúp hệ thống tiếp tục hoạt động khi một số ổ đĩa gặp sự cố trong phạm vi thiết kế, nhưng không bảo vệ hoàn toàn trước việc xóa nhầm, mã độc, lỗi phần mềm hoặc thảm họa.

Ngoài ra, cần phân biệt:

• RAID chipset.
• Software RAID.
• Hardware RAID.
• VROC hoặc giải pháp RAID theo nền tảng.
• RAID dành cho SATA/SAS.
• RAID dành cho NVMe.

Ý nghĩa thông số mạng LAN

Số lượng cổng LAN

Thông số “Dual LAN” nghĩa là mainboard có hai cổng mạng dữ liệu. Một số mainboard còn có thêm cổng quản trị riêng cho BMC/IPMI.

Cần phân biệt:

• Cổng LAN dữ liệu.
• Cổng quản trị IPMI.
• Cổng dùng chung giữa hệ điều hành và BMC.
• Cổng SFP/SFP+/SFP28.
• Cổng RJ45.

1GbE, 10GbE và 25GbE nghĩa là gì?

Tốc độ ghi trên mainboard là tốc độ danh nghĩa của giao diện. Thông lượng thực tế còn phụ thuộc vào switch, cáp, module quang, cấu hình mạng, giao thức và tải xử lý.

Chip điều khiển mạng

Datasheet thường ghi tên controller, ví dụ:

• Intel I210.
• Intel I350.
• Intel X710.
• Broadcom BCM57416.
• NVIDIA ConnectX.

Tên controller giúp xác định:

• Tốc độ hỗ trợ.
• Số cổng.
• Loại giao tiếp.
• Tính năng offload.
• Khả năng tương thích hệ điều hành.
• Driver và firmware.

Ví dụ, Supermicro X13DAI-T sử dụng Broadcom BCM57416 cho hai cổng 10GbE, trong khi X13DEI sử dụng BCM5720 cho hai cổng 1GbE. Hai mainboard cùng nền tảng CPU nhưng khả năng mạng khác nhau. Supermicro X13DAI-T

BMC và IPMI trên main server là gì?

BMC là gì?

BMC là viết tắt của Baseboard Management Controller. Đây là bộ điều khiển quản trị độc lập được tích hợp trên nhiều main server.

BMC có thể tiếp tục hoạt động khi hệ điều hành chưa khởi động hoặc máy chủ đang tắt nhưng vẫn được cấp nguồn chờ.

BMC thường hỗ trợ:

• Theo dõi nhiệt độ.
• Theo dõi điện áp.
• Giám sát tốc độ quạt.
• Bật, tắt hoặc khởi động lại máy chủ.
• Xem nhật ký phần cứng.
• Cảnh báo sự cố.
• Quản trị máy chủ từ xa.
• Mở giao diện console từ xa.
• Gắn file ISO để cài hệ điều hành.

IPMI là gì?

IPMI là một chuẩn giao tiếp quản trị phần cứng ngoài băng. Trong thực tế, người dùng thường nói “cổng IPMI” để chỉ cổng mạng quản trị kết nối với BMC.

Cần phân biệt:

• BMC: Bộ điều khiển phần cứng.
• IPMI: Chuẩn hoặc giao thức quản trị.
• KVM over IP: Điều khiển màn hình, bàn phím và chuột từ xa.
• Redfish: API quản trị hạ tầng hiện đại dựa trên RESTful.

ASRock Rack công bố chức năng Remote Management/IPMI trên nhiều mainboard server, trong đó có EPYC4000D4U. ASRock Rack EPYC4000D4U

Bảo mật cổng quản trị

Cổng BMC/IPMI không nên được mở trực tiếp ra Internet nếu không có biện pháp bảo vệ phù hợp.

Doanh nghiệp nên:

• Đặt BMC trong mạng quản trị riêng.
• Thay đổi tài khoản và mật khẩu mặc định.
• Cập nhật firmware.
• Giới hạn địa chỉ được truy cập.
• Sử dụng VPN hoặc bastion host.
• Theo dõi nhật ký đăng nhập.
• Tắt các giao thức cũ không cần thiết.
• Phân quyền quản trị theo vai trò.

Thông số nguồn trên main server

Đầu nguồn ATX và EPS

Main server có thể sử dụng:

• Đầu nguồn ATX 24-pin.
• Đầu CPU EPS 8-pin.
• Nhiều đầu EPS cho hệ thống hai CPU.
• Đầu nguồn 12V DC riêng.
• Đầu nguồn proprietary theo chassis.

Không được giả định rằng mọi main server đều tương thích với nguồn ATX thông thường. Một số bo mạch được thiết kế riêng cho chassis và bộ nguồn của nhà sản xuất.

Nguồn dự phòng là gì?

Máy chủ rack thường sử dụng hai hoặc nhiều PSU theo cơ chế dự phòng. Khi một PSU gặp sự cố, PSU còn lại có thể tiếp tục cấp điện nếu hệ thống được thiết kế và tải nằm trong giới hạn cho phép.

Các cấu hình thường gặp:

• 1+1.
• 2+1.
• 2+2.
• N+1.

Nguồn dự phòng là tính năng của toàn hệ thống máy chủ, không chỉ của riêng mainboard.

80 PLUS là gì?

80 PLUS là chứng nhận liên quan đến hiệu suất chuyển đổi năng lượng của bộ nguồn tại các mức tải xác định. Những cấp thường gặp gồm:

• 80 PLUS Bronze.
• Silver.
• Gold.
• Platinum.
• Titanium.

Chứng nhận cao hơn không tự động đảm bảo nguồn phù hợp với máy chủ. Cần kiểm tra thêm công suất, điện áp, đầu nối, khả năng dự phòng và tính tương thích với chassis.

Form factor của main server là gì?

Form factor thể hiện kích thước và bố trí vật lý của mainboard.

Các chuẩn có thể gặp gồm:

• Mini-ITX.
• Micro-ATX.
• ATX.
• CEB.
• EEB.
• SSI-CEB.
• SSI-EEB.
• Proprietary.

Ví dụ, ASRock Rack GENOAD8X-2T/BCM sử dụng kích thước EEB 12,63 × 13 inch, trong khi EPYC4000D4U sử dụng Micro-ATX 9,6 × 9,6 inch. ASRock Rack GENOAD8X-2T/BCM

Trước khi mua chassis, cần kiểm tra:

• Kích thước mainboard.
• Vị trí lỗ bắt vít.
• I/O shield.
• Vị trí socket CPU.
• Chiều cao heatsink.
• Khe riser.
• Hướng luồng gió.
• Vị trí đầu nguồn.
• Backplane.
• Khả năng lắp GPU.

Một mainboard vừa về kích thước chưa chắc phù hợp hoàn toàn với chassis nếu vị trí tản nhiệt hoặc riser không tương thích.

Thông số cổng kết nối khác

USB

USB trên main server thường phục vụ:

• Cài đặt hệ điều hành.
• Kết nối bàn phím và chuột.
• Gắn thiết bị bảo trì.
• Cắm USB license hoặc thiết bị bảo mật.
• Khởi động từ thiết bị ngoài.

Cần kiểm tra số cổng phía sau, cổng nội bộ và header kết nối ra mặt trước chassis.

VGA

Nhiều main server vẫn có cổng VGA vì nó phù hợp cho công việc quản trị cơ bản và BMC, không yêu cầu xử lý đồ họa mạnh.

Cổng VGA trên main server thường được điều khiển bởi chip đồ họa tích hợp trong BMC, không phải GPU chuyên dụng.

COM hoặc Serial Port

Cổng COM được sử dụng trong một số môi trường quản trị, thiết bị công nghiệp, console hoặc hệ thống cũ.

TPM Header

TPM hỗ trợ những chức năng liên quan đến bảo mật, lưu khóa và xác minh tính toàn vẹn hệ thống. Cần kiểm tra mainboard có tích hợp TPM hay chỉ cung cấp header để lắp module riêng.

Fan Header

Fan header là đầu kết nối quạt. Datasheet và manual thường cho biết:

• Số lượng quạt hỗ trợ.
• Khả năng điều khiển PWM.
• Vị trí đầu cắm.
• Nhóm quạt CPU hoặc quạt hệ thống.
• Ngưỡng cảnh báo tốc độ.

Mainboard server có thể điều khiển quạt dựa trên nhiệt độ, nhưng cần sử dụng đúng loại quạt, chassis và firmware.

Cách đọc một bảng thông số main server thực tế

Ví dụ một mainboard có thông số:

Dual Socket LGA 4677; CPU TDP up to 350W; Intel C741; 16 DIMM slots; up to 4TB 3DS ECC RDIMM DDR5-5600; 4 PCIe 5.0 x16; 2 PCIe 5.0 x8; Dual 1GbE LAN; 2 M.2; 6 NVMe ports; 8 SATA 3.0 ports.

Có thể hiểu như sau:

Đây là nhóm thông số trên Supermicro X13DEI. Tuy nhiên, để xây dựng cấu hình chính xác vẫn phải đọc manual nhằm xác định lane PCIe thuộc CPU nào, loại cáp NVMe, thứ tự lắp RAM và các cổng dùng chung tài nguyên.

Những thông số dễ bị hiểu sai khi chọn main server

Có nhiều khe RAM không có nghĩa đều hoạt động với một CPU

Trên main dual socket, các khe RAM thường được chia cho hai CPU. Nếu chỉ lắp một CPU, số khe khả dụng có thể giảm.

Dung lượng RAM tối đa không áp dụng cho mọi loại RAM

Mức dung lượng tối đa thường yêu cầu loại DIMM, dung lượng từng thanh, số CPU và cấu hình cụ thể.

RAM có tốc độ cao sẽ không luôn chạy đúng tốc độ ghi trên nhãn

Tốc độ thực tế phụ thuộc vào CPU, DPC, rank, BIOS và cách lắp RAM.

Khe PCIe x16 chưa chắc có đủ 16 lane

Cần kiểm tra cấu hình điện của khe, không chỉ chiều dài vật lý.

Có cổng vật lý không đồng nghĩa tính năng luôn hoạt động

Một số cổng có thể phụ thuộc vào CPU thứ hai, card bổ sung, cáp tùy chọn hoặc chế độ BIOS.

Có đầu nối SAS không đồng nghĩa có bộ điều khiển SAS

Cần kiểm tra mainboard có SAS controller hay phải sử dụng HBA hoặc RAID card.

Có nhiều cổng SATA không đồng nghĩa hỗ trợ hardware RAID

RAID từ chipset hoặc phần mềm khác với RAID controller chuyên dụng có cache và cơ chế bảo vệ riêng.

Có IPMI không đồng nghĩa quản trị từ xa an toàn ngay lập tức

BMC vẫn cần được cập nhật firmware, thay mật khẩu và đặt trong mạng quản trị riêng.

Main hỗ trợ GPU không đồng nghĩa lắp được mọi GPU

Ngoài khe PCIe, cần kiểm tra:

• Kích thước GPU.
• Công suất GPU.
• Đầu cấp điện.
• Riser.
• Luồng gió.
• Khả năng chịu tải của chassis.
• Danh sách GPU được xác nhận tương thích.
• Khoảng cách giữa các khe.
• Khả năng hỗ trợ GPU double-width hoặc full-height.

Checklist lựa chọn main server

Trước khi mua, nên kiểm tra lần lượt:

1. Mainboard hỗ trợ đúng mã và thế hệ CPU không?
2. BIOS hiện tại có nhận CPU hay cần cập nhật?
3. CPU hỗ trợ một hay hai socket?
4. TDP CPU có nằm trong giới hạn?
5. Chassis và heatsink có đáp ứng khả năng làm mát?
6. Main hỗ trợ ECC UDIMM, RDIMM, LRDIMM hay loại nào?
7. Có được trộn loại RAM, dung lượng hoặc rank không?
8. Thứ tự lắp RAM theo channel như thế nào?
9. Tốc độ RAM thực tế khi lắp 1DPC hoặc 2DPC là bao nhiêu?
10. Các khe PCIe kết nối với CPU nào?
11. Khe có kích thước và số lane thực tế bao nhiêu?
12. Có hỗ trợ bifurcation hay CXL không?
13. Số ổ SATA, SAS và NVMe tối đa là bao nhiêu?
14. Có cần card RAID, HBA, cáp hoặc backplane riêng không?
15. Main có bao nhiêu cổng LAN và tốc độ bao nhiêu?
16. Cổng quản trị IPMI có độc lập không?
17. Mainboard sử dụng form factor tiêu chuẩn hay proprietary?
18. Nguồn và đầu cấp điện có tương thích không?
19. Hệ điều hành dự kiến có được hỗ trợ không?
20. Linh kiện có nằm trong danh sách tương thích của hãng không?

Câu hỏi thường gặp về thông số main server

Main server có dùng được CPU máy tính thông thường không?

Một số main server có thể hỗ trợ CPU phổ thông nếu socket, chipset, BIOS và danh sách CPU của nhà sản xuất cho phép. Tuy nhiên, phần lớn main server doanh nghiệp được thiết kế cho Intel Xeon, AMD EPYC hoặc bộ xử lý máy chủ chuyên dụng.

Main server có bắt buộc phải dùng RAM ECC không?

Điều này phụ thuộc vào thiết kế của mainboard và CPU. Nhiều nền tảng server yêu cầu RDIMM ECC, trong khi một số main server cấp thấp hỗ trợ cả ECC UDIMM và non-ECC UDIMM. Cần kiểm tra đúng loại RAM, không chỉ nhìn chữ ECC.

Main dual socket có chạy được với một CPU không?

Nhiều main dual socket có thể chạy với một CPU. Tuy nhiên, các khe RAM, PCIe và cổng nối với CPU thứ hai có thể không hoạt động.

Có thể trộn RAM RDIMM và LRDIMM không?

Thông thường không nên trộn RDIMM với LRDIMM trong cùng hệ thống, trừ khi tài liệu chính thức của nền tảng cho phép. Ngay cả khi cùng loại, người dùng vẫn cần tuân thủ quy tắc về dung lượng, rank và thứ tự lắp.

Main có PCIe 5.0 x16 có lắp được card PCIe 4.0 không?

PCIe thường có khả năng tương thích ngược. Card PCIe 4.0 có thể hoạt động trong khe PCIe 5.0 nếu thiết bị, BIOS và hệ thống tương thích, nhưng kết nối sẽ vận hành theo tốc độ của thành phần thấp hơn.

M.2 trên main server có lắp được mọi SSD M.2 không?

Không. Cần kiểm tra kích thước 2280 hoặc 22110, loại key, giao thức SATA hay NVMe, số lane PCIe và khả năng hỗ trợ của BIOS.

Main server có sẵn RAID không?

Một số mainboard hỗ trợ RAID qua chipset hoặc phần mềm. Nếu cần hardware RAID cho SATA hoặc SAS, hệ thống có thể phải lắp thêm RAID controller. Cần kiểm tra phạm vi RAID cụ thể trong datasheet.

IPMI có hoạt động khi máy chủ tắt không?

BMC/IPMI thường vẫn hoạt động khi máy chủ đã tắt nhưng bộ nguồn vẫn được kết nối và cung cấp điện chờ. Nếu rút điện hoàn toàn, BMC sẽ không hoạt động.

Có thể lắp main server vào case máy tính thông thường không?

Có thể nếu kích thước, lỗ bắt vít, nguồn, tản nhiệt, I/O và không gian đều tương thích. Tuy nhiên, nhiều main server sử dụng kích thước EEB hoặc thiết kế riêng nên không phù hợp với case phổ thông.

Tại sao lắp đủ RAM nhưng hệ thống không nhận?

Nguyên nhân có thể gồm:

• RAM không đúng loại.
• Lắp sai thứ tự khe.
• Khe thuộc CPU chưa được lắp.
• RAM không tương thích.
• CPU hoặc socket có vấn đề.
• BIOS chưa phù hợp.
• Chân socket bị cong.
• Module RAM bị lỗi.

Nên kiểm tra sơ đồ lắp RAM trong manual và xem nhật ký lỗi phần cứng qua BMC.

Kết luận

Để hiểu đúng ý nghĩa thông số trên main server, người dùng cần xem xét đồng thời CPU, socket, chipset, RAM, PCIe, lưu trữ, mạng, BMC, nguồn và form factor. Không nên đánh giá mainboard chỉ dựa trên một vài thông số như số khe RAM hay số khe PCIe.

Các thông số trên datasheet thường mô tả khả năng tối đa trong một cấu hình nhất định. Hiệu năng và khả năng tương thích thực tế còn phụ thuộc vào CPU, số lượng CPU, loại RAM, BIOS, card mở rộng, cáp, backplane, chassis và hệ thống tản nhiệt.

Trước khi lựa chọn hoặc nâng cấp main server, nên kiểm tra datasheet, manual, CPU Support List, Memory QVL và sơ đồ block diagram từ nhà sản xuất. Đây là cách hiệu quả nhất để tránh chọn nhầm linh kiện và xây dựng hệ thống máy chủ ổn định, cân bằng, có khả năng mở rộng lâu dài.

Nguồn tham khảo: Supermicro X13DEI; Supermicro X13DAI-T; ASRock Rack GENOAD8X-2T/BCM; Gigabyte Server Motherboard.
